谷景GCDM貼片共模電感應用于汽車電子行業
2020-06-15 10:06:11
admin
729

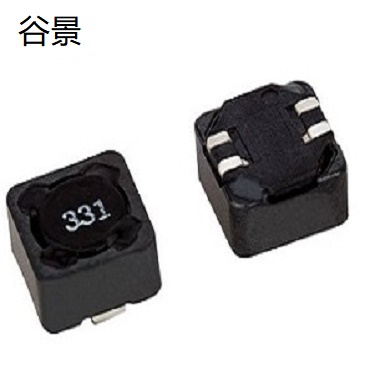

谷景有一家老客戶，他們是生產汽車電子的廠家，現在有一款新產品，需要貼片共模電感，客戶一開始的訴求是10uH和22uH的感值，尺寸為12*12*8,腳位不限制,谷景對應的為GCDM127系列。
一周之后給客戶寄了樣品，測試結果為：GCDM127MT100阻值：42.1mΩ--45.7mΩ,感值10.1uH----10.9uH 加載6A變化在20%之內，腳位1---4；2---3；GCDM127MT220 阻值：67.8mΩ--76.9mΩ,感值21.0uH----26.0uH 加載4.9A變化在20%之內；腳位1---4；2---3。
過兩天后，客戶反饋貼片共模電感的腳位不行，跟電路板上的電路不一樣。谷景任意一款貼片共模電感都可以更改腳位，平行通和對角通都可以。谷景便給客戶更改了腳位，樣品測試結果如下：GCDM127MT100阻值：43.0mΩ--45.8mΩ,感值10.44uH----11.33uH ，加載6A變化為20%以內，腳位1---3,2---4；GCDM127MT220阻值：68.6mΩ--72.5mΩ,感值20.6uH----22.1uH ，加載5.2A變化為20%以內，腳位1---3,2---4。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
